CAD 成果包和 PNEZD

两者都从“项目”标签页的 导出标准数据 开始：

• 测量点位（PNEZD） 是简单的点位文件，Civil 3D、Carlson、Trimble Business Center 等软件可以按点读取。
• CAD 成果交付（DXF） 是一张画有点、线、面的图纸，并附带属性、巡查历史、原始照片，以及可以离线浏览这些内容的网页。

两者都需要投影坐标系，不能用经纬度。请向接收方要 EPSG 代码和单位。如果是州平面坐标系，要确认对方要的是美国测量英尺 (ftUS)、国际英尺 (ft) 还是米。参见导入和导出时的坐标系。

开始之前

• PNEZD：一个点类型的记录类型。
• 接收方的坐标系。优先使用 NAD83(2011) 分区。基于最初 NAD83 的分区（名称以 NAD83 / 开头）需要约 100 MB 的 NAD83 转换文件，参见坐标与高程数据的下载。
• 要输出 NAVD88 高程：美国的高程文件，以及用能输出椭球高的接收机测得的记录。

生成 PNEZD 点位文件

1. 1

   打开“项目”标签页，点“导出标准数据”。





2. 2

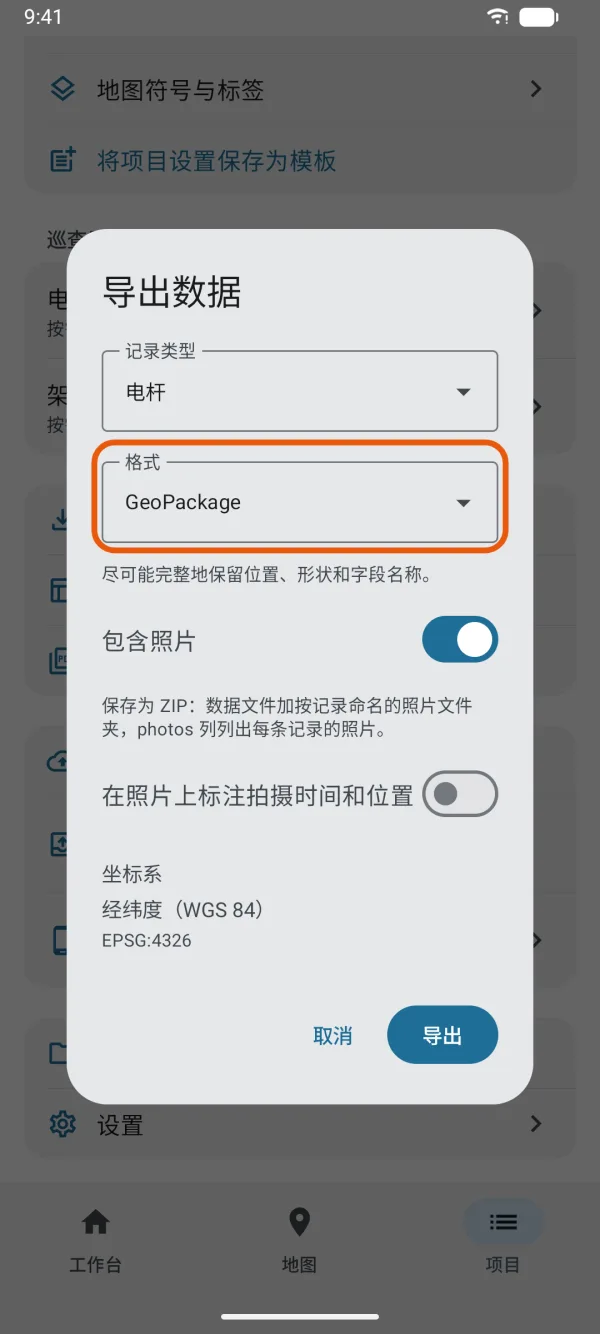

   选择记录类型，再在“格式”下选择“测量点位（PNEZD）”。

   只有点类型的记录类型可以选它。下方说明为 每行一个点：点号、北坐标、东坐标、高程和描述，供测量和 CAD 软件使用。高程单位与坐标系一致。

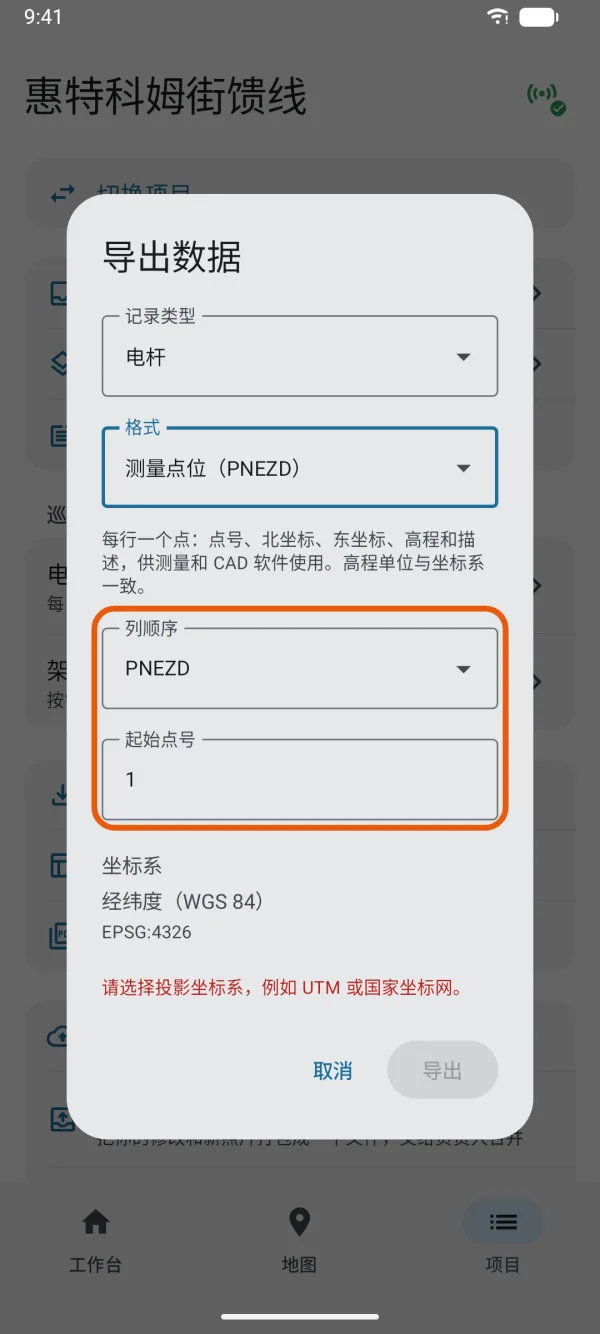

3. 3

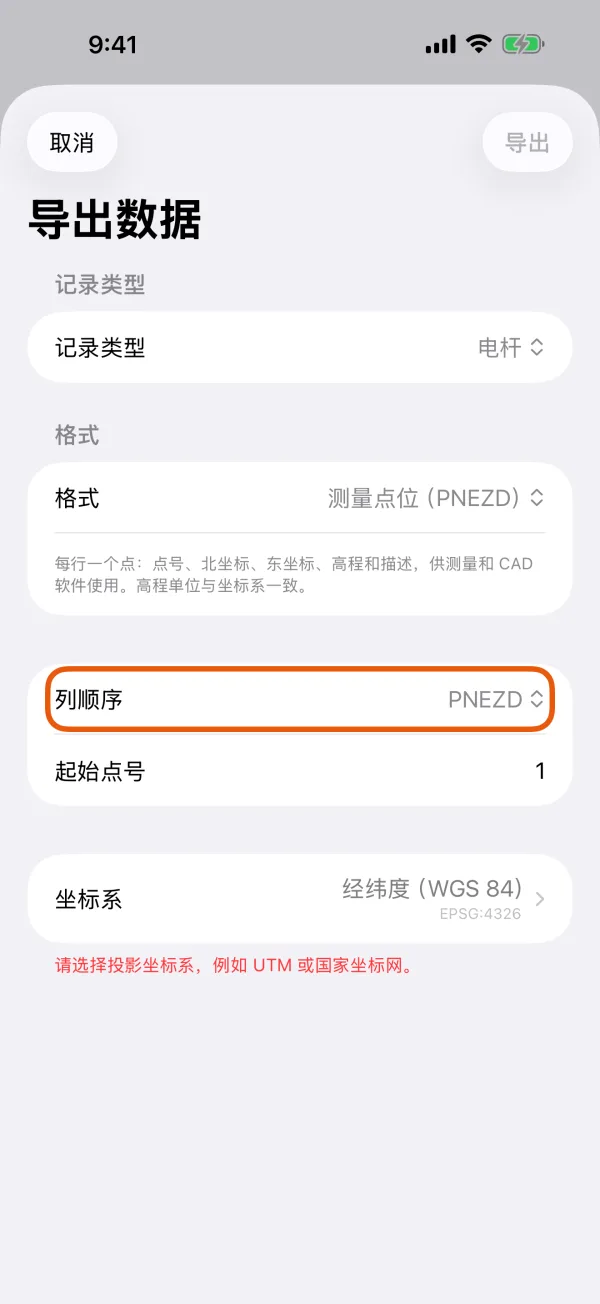

   选择列顺序和起始点号。

   PNEZD 先写北坐标，PENZD 先写东坐标。点号从 起始点号 开始，可以是 1 到 999,999,999。





4. 4

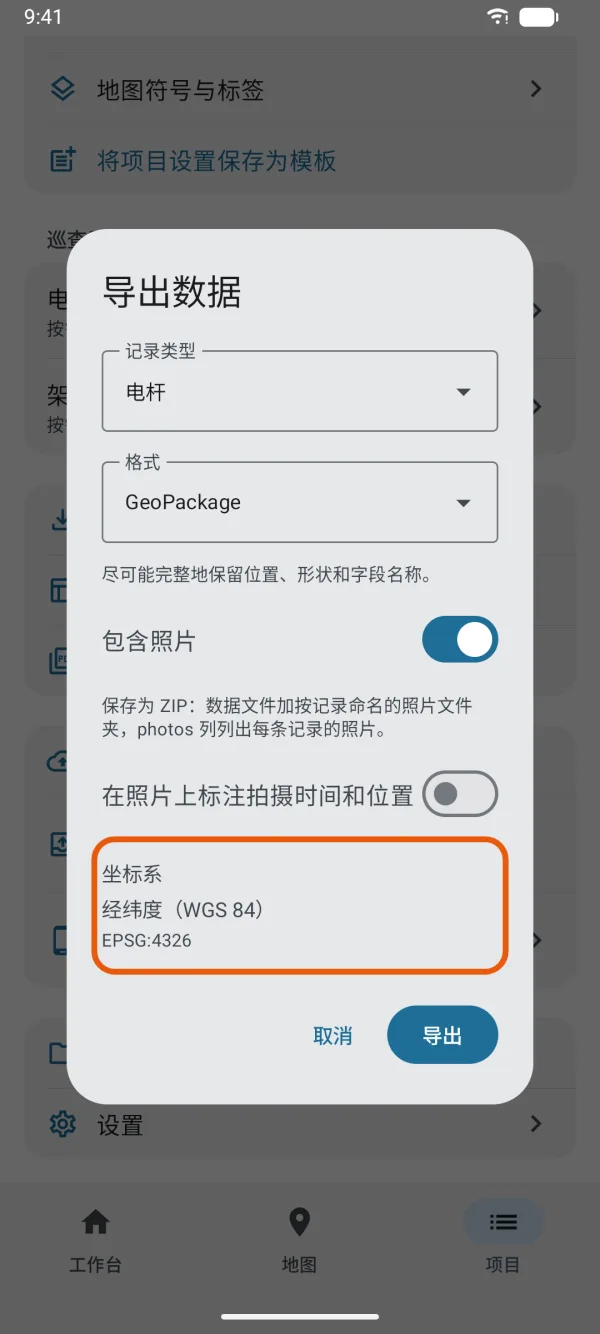

   选择坐标系。

   默认是你在设置里选的工作坐标系。请选择投影坐标系，例如 NAD83(2011) / California zone 3 (ftUS)，EPSG:6420。如果选的是经纬度，App 会提示 请选择投影坐标系，例如 UTM 或国家坐标网。，导出 也不能点。





5. 5

   可选：以 NAVD88 输出高程。

   分区有对应的国家高程系统时，会出现一个开关，例如 高程采用 NAVD88 (GEOID18)，默认打开。见下文“高程”。





6. 6

   点“导出”。

   文件保存到 数据文件，或 导出到 中选择的位置。

文件内容

文件以项目、记录类型和列顺序命名，例如 Storm Survey - Manholes PNEZD.csv。文件没有表头，每行一个点：

1,2045311.204,6201123.876,312.450,Manholes MH-12

• 点号： 从起始点号开始，按记录创建的先后递增。
• 北坐标和东坐标： 使用坐标系的单位，保留三位小数。PENZD 两者对调。
• 高程： 单位相同，保留三位小数。没有高度的记录留空。
• 描述： 记录类型的名称，后接记录的编号或第一个文本回答。逗号、引号和换行会替换成空格。

已删除的记录和没有位置的记录不会导出。

高程

• 打开 高程采用 NAVD88 (GEOID18) 时，高程根据接收机记录的椭球高，经 GEOID18 换算。没有椭球高的记录不输出高程，而不是改用其他系统的高度。
• 关闭时，高程是接收机记录的高度。
• 美国的文件下载到手机上之前，这个开关不能打开，下方会显示 下载 按钮。

阿拉斯加的分区使用 NAVD88 (GEOID12B)，波多黎各分区使用 PRVD02 (GEOID18)。夏威夷的分区没有国家高程系统，所以没有这个开关。更多内容见高程：NAVD88 和 GEOID18。

生成 CAD 成果包

1. 1

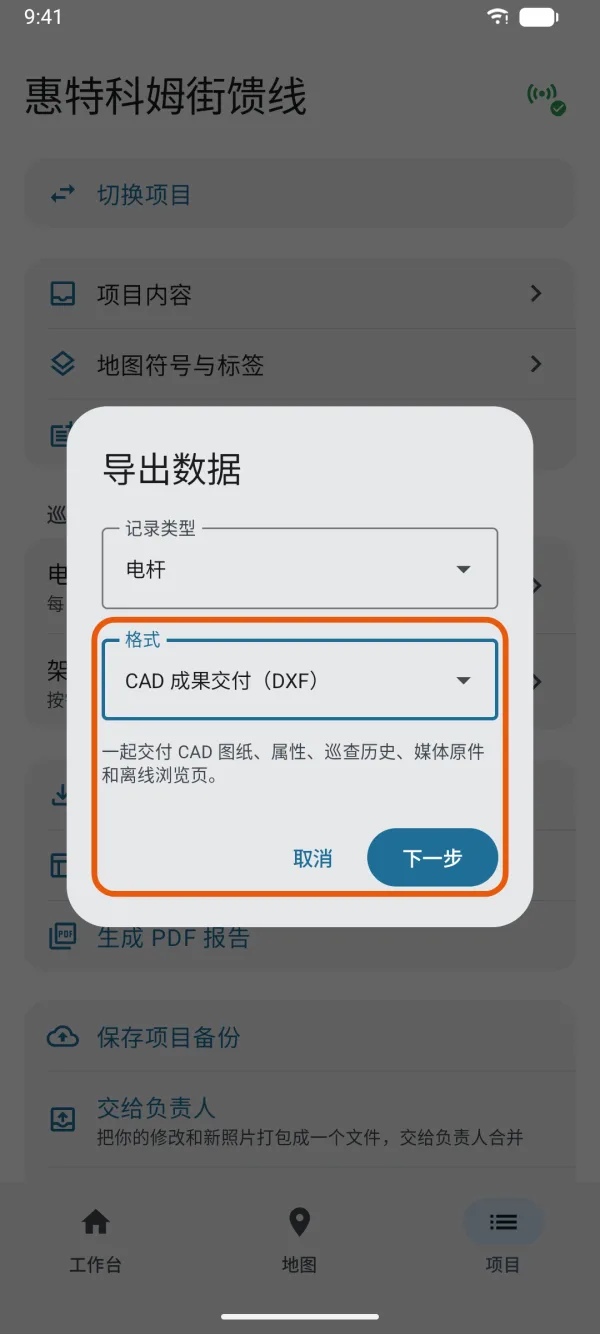

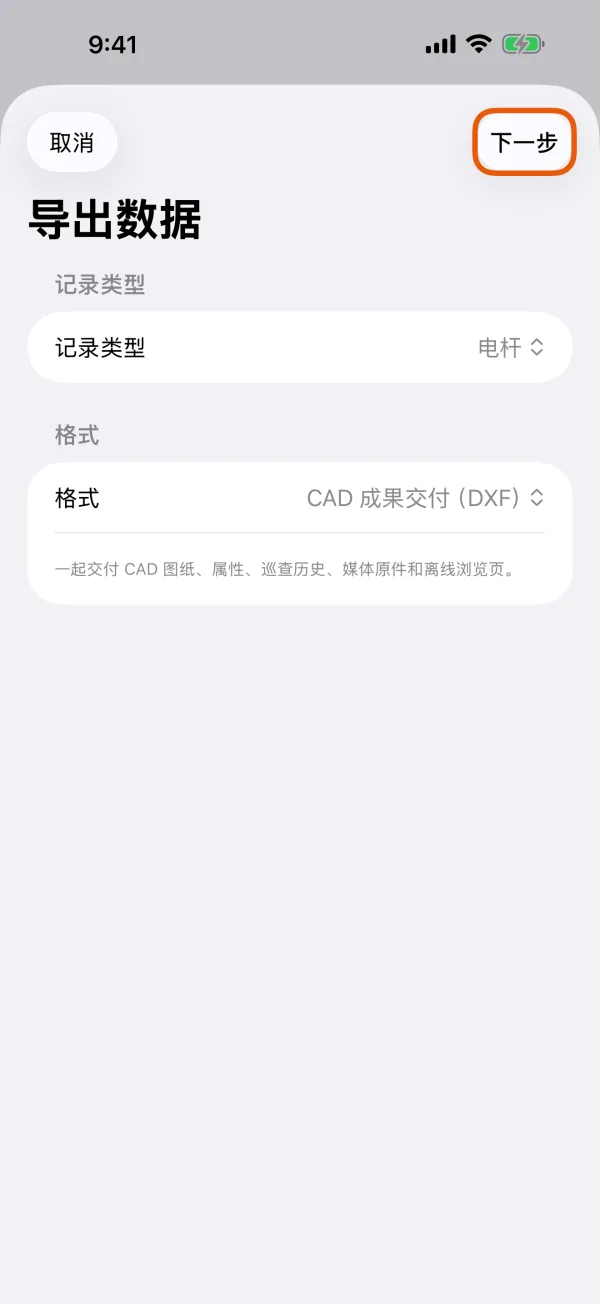

   在“导出标准数据”的“格式”下选择“CAD 成果交付（DXF）”，点“下一步”。





2. 2

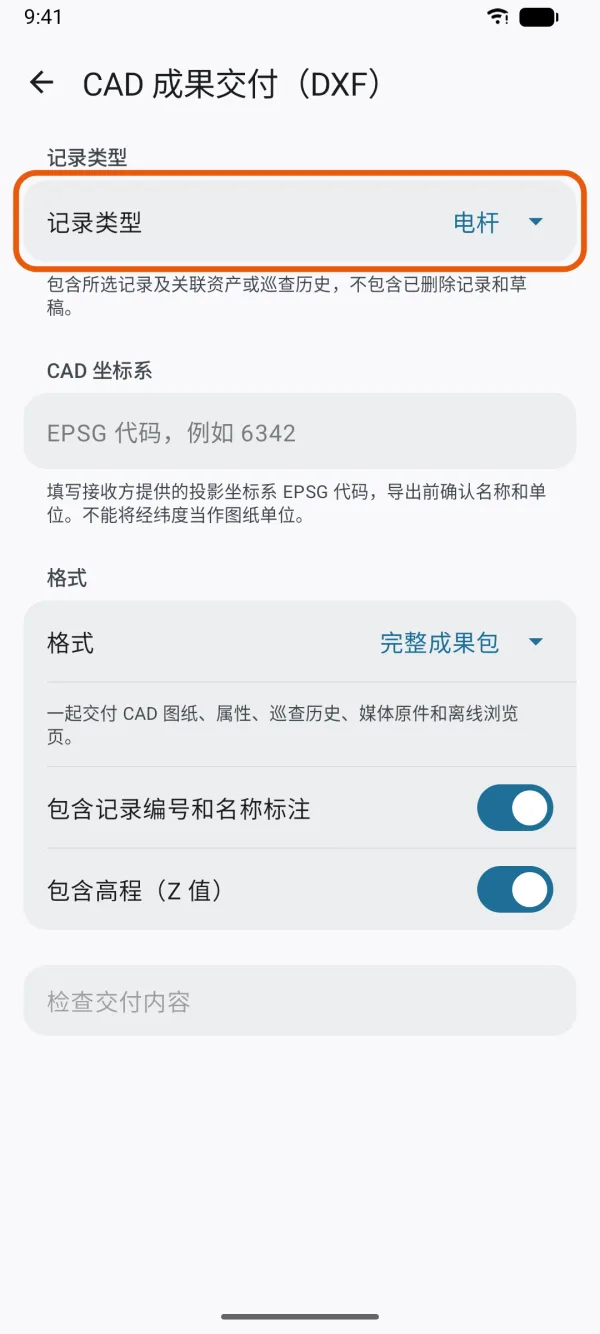

   选择记录类型。

   选择 全部记录类型 或某一个类型。所选记录会带上关联的资产或巡查历史。已删除的记录和草稿不包括在内。

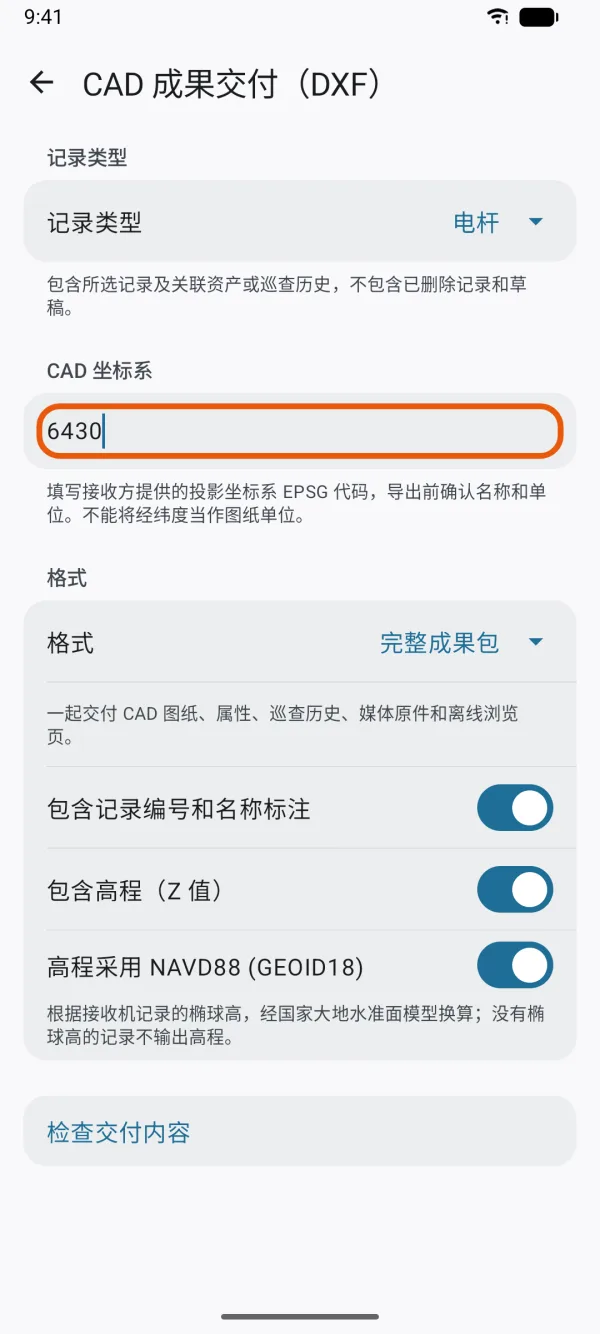

3. 3

   在“CAD 坐标系”下填写 EPSG 代码。

   例如 NAD83(2011) / New York Long Island (ftUS) 填 6539，写成 EPSG:6539 也可以。导出后，这个项目会记住这个代码，下次直接使用。





4. 4

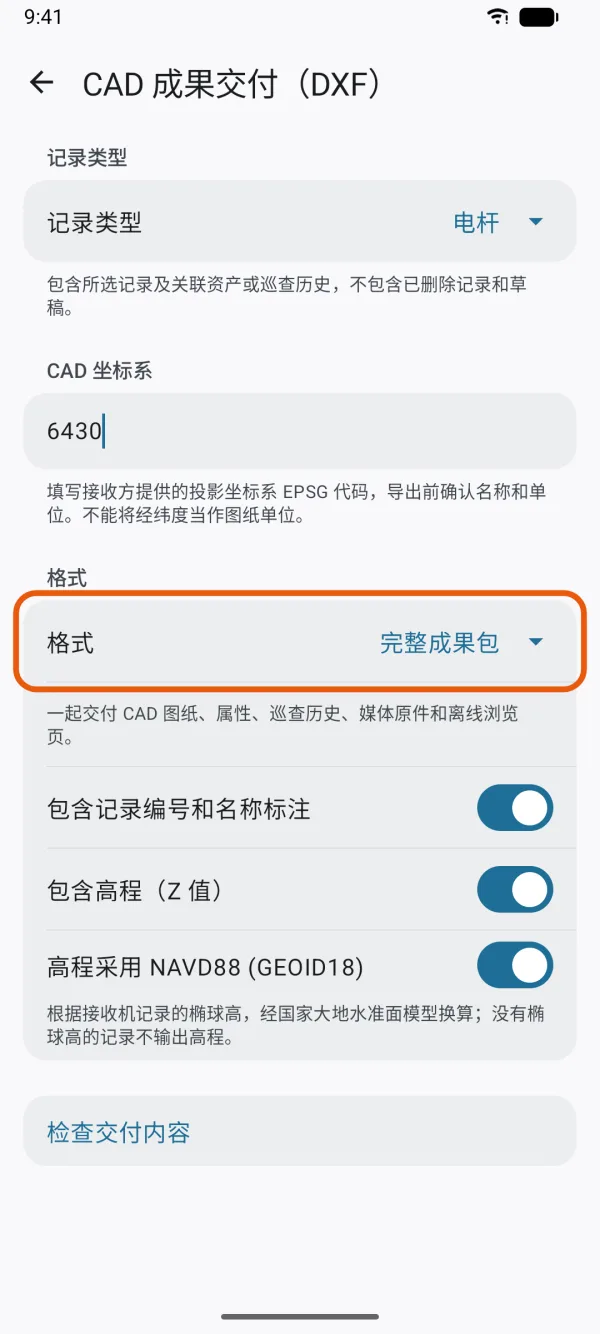

   选择交付内容。

   完整成果包 或 仅 DXF 图纸（不含完整属性、巡查历史和媒体文件）。包含记录编号和名称标注 会加上标注。包含高程（Z 值） 会绘制高度。分区有对应的国家高程系统时，下方会出现高程开关，与 PNEZD 相同。





5. 5

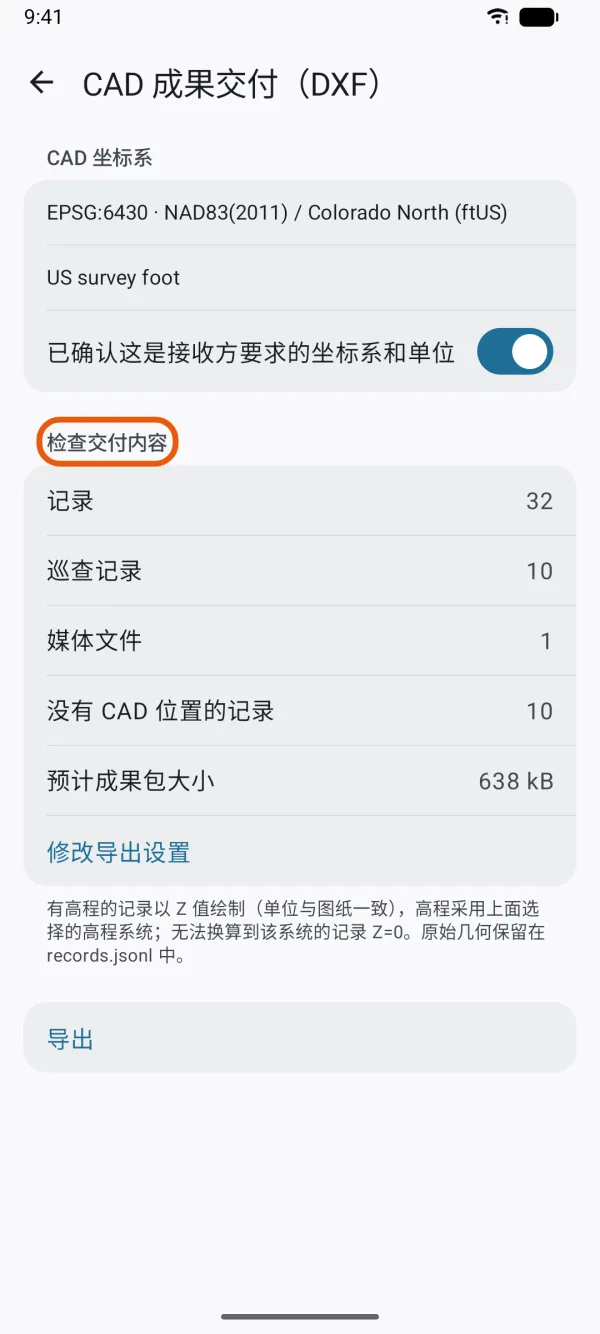

   点“检查交付内容”。

   App 显示坐标系的名称和单位，并统计 记录、巡查记录、媒体文件 和 没有 CAD 位置的记录，以及 预计成果包大小。点 修改导出设置 可以返回修改。

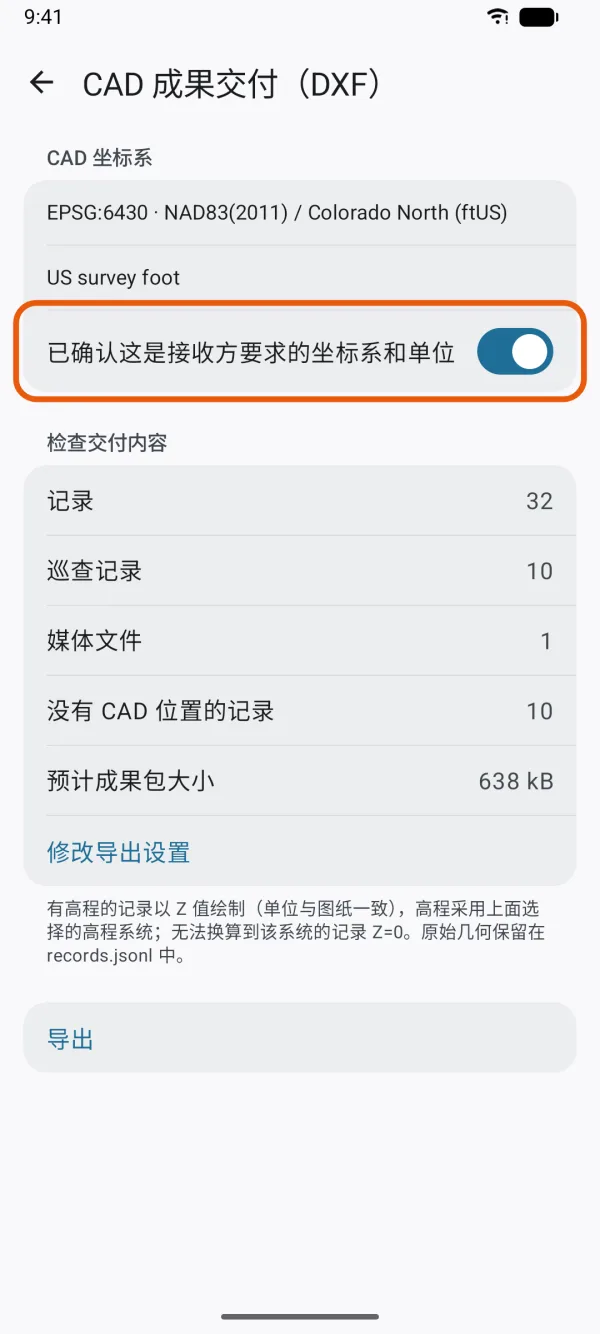

6. 6

   打开确认开关，点“导出”。

   必须开启 已确认这是接收方要求的坐标系和单位。App 显示 正在复制并校验交付文件…，然后把文件保存到 数据文件 或 导出到 中的位置。





图纸

• 单位： DXF 中写明图纸单位：米、毫米、英尺或美国测量英尺，取决于坐标系。其他单位的坐标系不能使用：此坐标系的图纸单位暂不支持。请选择以米、毫米或英尺为单位的坐标系。
• 图层： 每个记录类型一个图层，名称为 W1_、W2_ 等，后接记录类型的名称。标注放在对应的、以 _labels 结尾的图层上。
• 形状： 点画成点，线画成多段线，面画成闭合的边线。由几部分组成的形状会成为几个图元。
• 标注： 每条记录的参考号（例如 R000012）加上它的编号或第一个文本回答，放在记录的中间，字高约 1.5 米。
• 高程： 打开 包含高程（Z 值） 时，高度按图纸单位绘制为 Z 值；没有高度的记录 Z=0。关闭时图纸为平面。
• 不会猜测位置： 成果交付从不使用近似的基准转换。如果有位置无法精确转换，会停止并提示 部分位置无法准确转换到此坐标系。请检查目标坐标系；所需转换网格可能不可用。

选择 仅 DXF 图纸 时，只得到 drawing.dxf。

完整成果包

成果包是 DipperField-CAD.zip。接收方解压整个 ZIP，保持文件夹结构，打开 index.html 即可离线浏览，不需要账号或服务器。

保存前，每张照片都会按记录的大小和校验值核对；ZIP 生成后，还会逐个文件读回校验。
