高程：NAVD88 和 GEOID18

GNSS 接收机测的是椭球高，即相对于地球的一个光滑数学形状（椭球）的高度。海拔则要通过大地水准面模型换算，不同的接收机和手机带的模型各不相同。在美国，测量和工程使用的高程基准是 NAVD88，通过 NOAA 的 GEOID18 模型换算。

Dipper Field 记录的是接收机或手机给出的高度。只有在 NAD83 坐标系下导出测量点位或 CAD 图纸时，才会换算成 NAVD88。

Dipper Field 记录什么

用接收机或手机 GPS 测量的每个点，记录中会保存：

• 海拔：按接收机或手机自带的大地水准面模型算出的海拔，这个模型不一定是 GEOID18。记录上显示的就是这个高度。
• 椭球高：测得的椭球高。
• 天线高：接收机装在对中杆上时，你在接收器页面上填写的高度。两个高度都已减去天线高，表示的是地面的高度。

在地图上放置（而不是测量）的点没有高度。

在哪里看高度

• 接收器页面 的 定位详情 下，海拔 是现在保存记录时会用的高度：对中杆下方地面的高度，单位为米。打开设置，点 位置数据来源 即可进入。

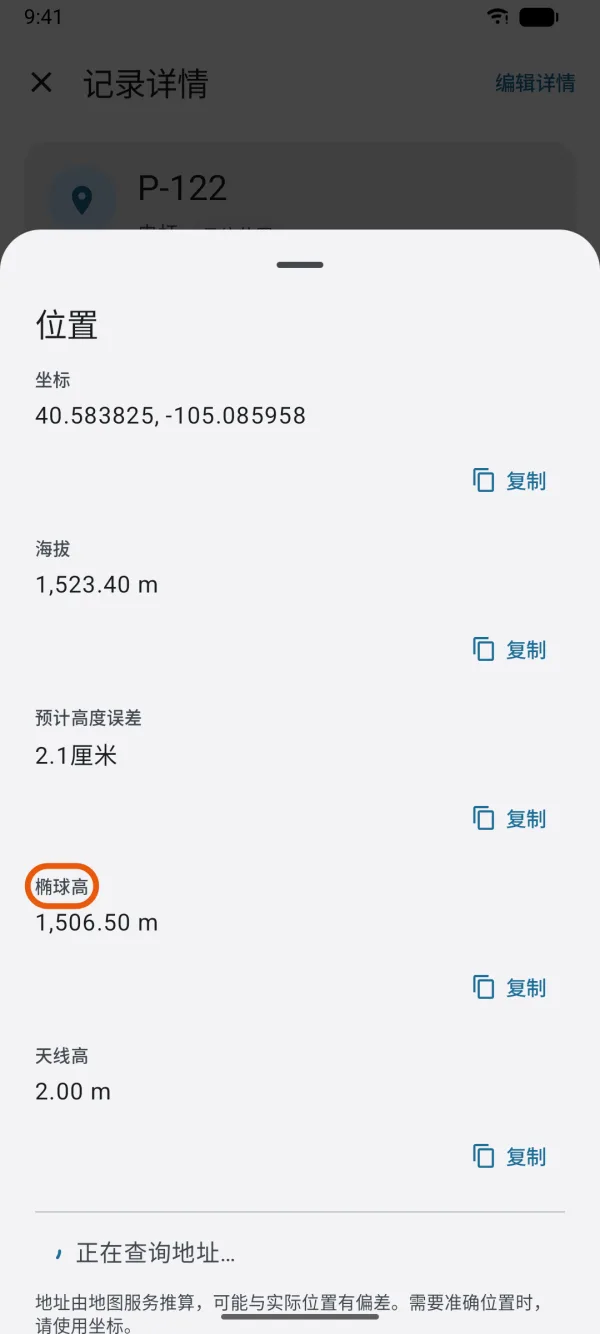

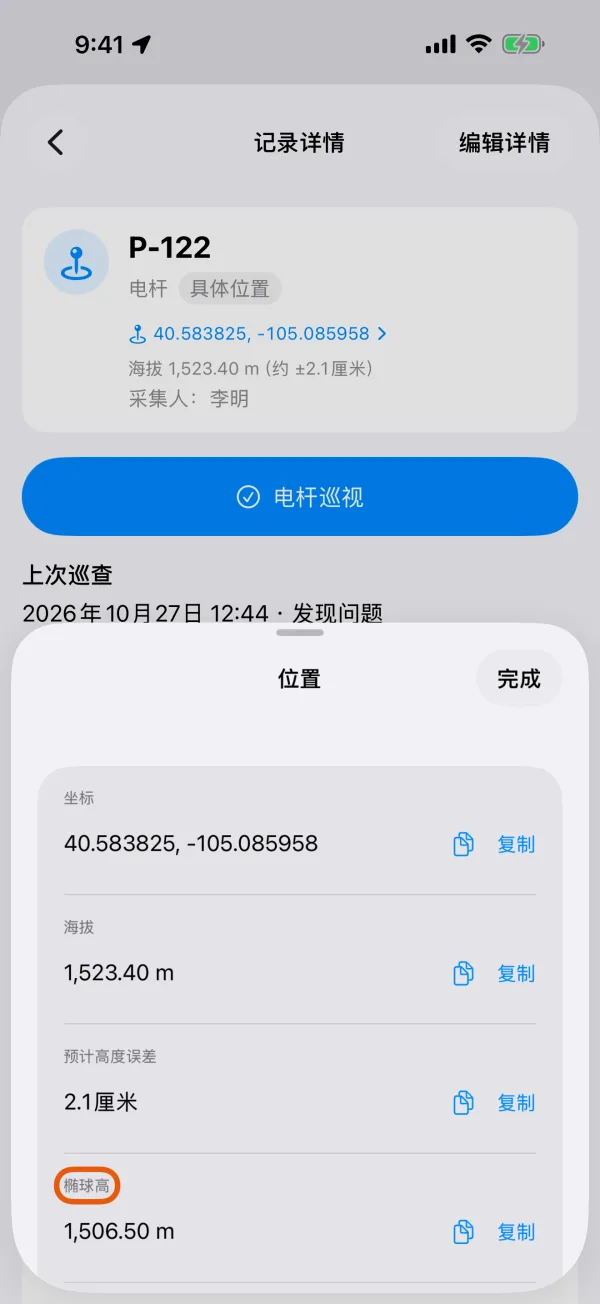

• 记录上，坐标下方显示 海拔 及其可能的误差。点坐标会打开 位置，其中列出 海拔、预计高度误差、椭球高 和 天线高（有哪些列哪些）。

记录上的高度以英尺或米显示，跟随设置中的距离单位。天线高 始终以米显示，与你填写时一致。

以 NAVD88 导出高程

开始之前

• 记录了椭球高的点。测量点的 位置 中会列出 椭球高。
• 美国高程文件 NAVD88 · PRVD02，约 17 MB。除非你关闭了 自动下载，在美国时它会自动下载；参见坐标与高程数据下载。

1. 1

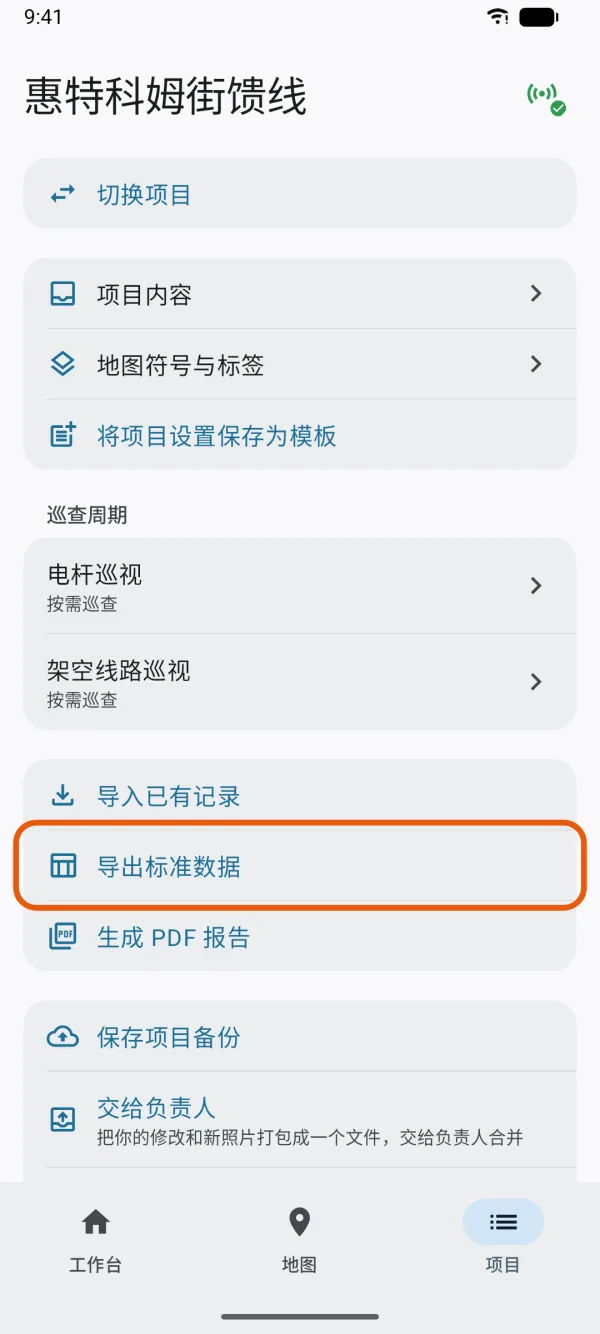

   打开项目，点“项目”，再点“导出标准数据”。





2. 2

   选择“记录类型”，在“格式”下选“测量点位（PNEZD）”。

3. 3

   把“坐标系”设为 NAD83 分区。

   选择图纸或技术要求中指定的那个，例如 NAD83(2011) / California zone 3 (ftUS)，EPSG:6420。参见导入和导出时的坐标系。

4. 4

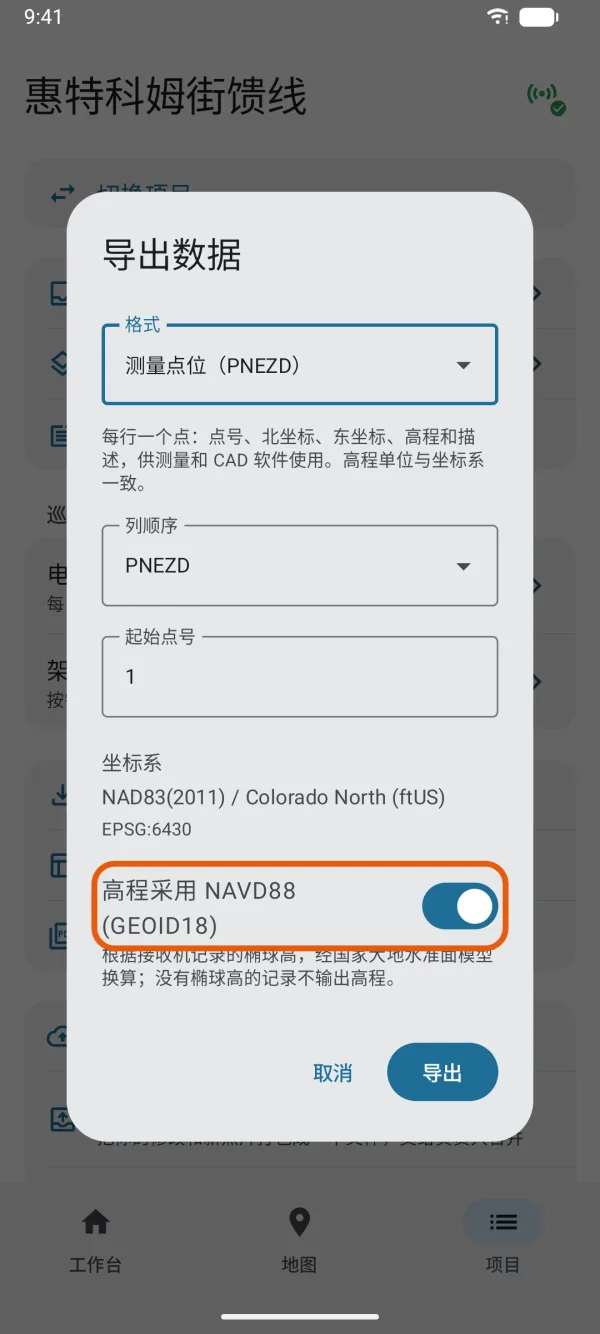

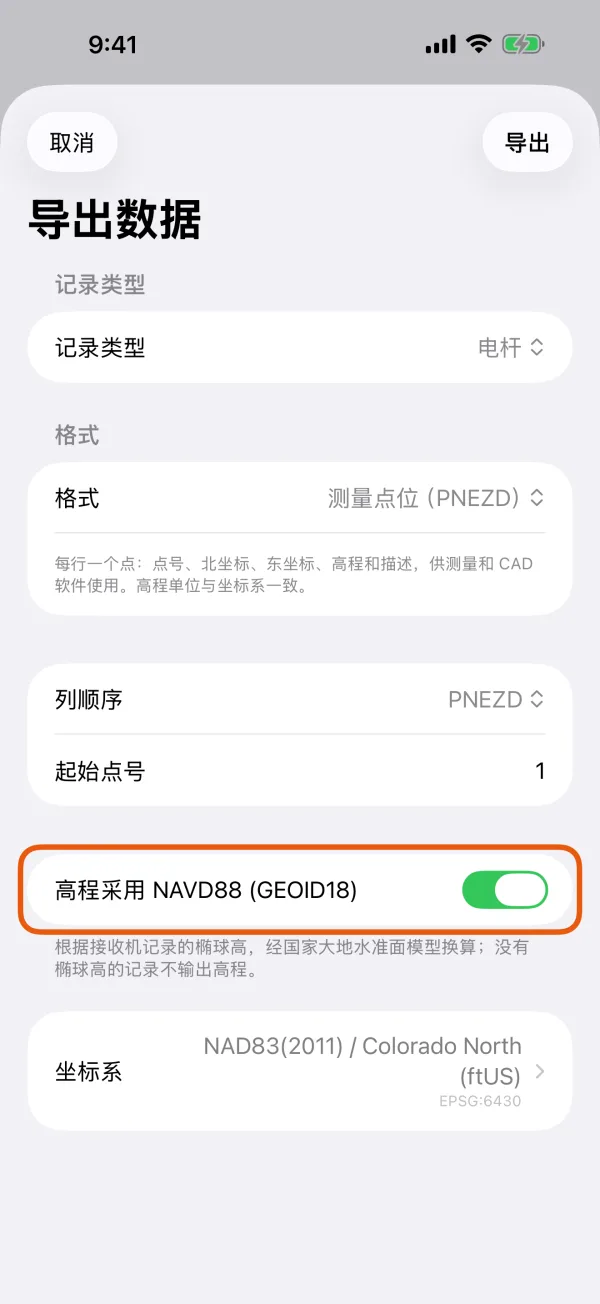

   确认“高程采用 NAVD88 (GEOID18)”已打开。

   默认是打开的。如果开关是灰色的，下方显示 要给出此高程系统中的高程，请下载美国的文件，说明高程文件还不在设备上。点 下载，等它完成，开关就会打开。





5. 5

   点“导出”。

文件中每一行都带有该点的 NAVD88 高程，单位与分区一致，(ftUS) 分区为美国测量英尺。无法给出 NAVD88 高程的点，高程留空，不会被误当成 NAVD88 高度。

制图时，在 CAD 成果交付（DXF） 中填好 CAD 坐标系 下的 EPSG 代码后，包含高程（Z 值） 下方会出现同样的开关。在那里，无法给出 NAVD88 高程的记录画在 Z=0 处。参见 CAD 交付包与 PNEZD。

高程是怎样算出来的

1. Dipper Field 从该点的椭球高开始。
2. 如果位置来自 参照基准 为 WGS 84 / ITRF 的改正服务，会先按测量日期换算到 NAD83(2011)，与东坐标、北坐标的处理相同。
3. 再通过 GEOID18 换算为 NAVD88 高程。

中间不做估算：没有椭球高的点，或位于 GEOID18 覆盖范围之外的点，不给出高程，而不是给一个近似值。

哪些坐标系提供 NAVD88

GEOID18 覆盖美国本土各州、波多黎各和美属维尔京群岛。在阿拉斯加，请选择阿拉斯加州平面分区，才能得到 NAVD88 (GEOID12B)。

所选坐标系没有对应的高程系统时，不会出现这个开关。

关闭开关时

文件和图纸使用记录上显示的 海拔：相对于接收机或手机自带大地水准面模型的高度，换算为分区的单位。其他导出格式（例如 GeoPackage、Shapefile 和 CSV）不提供 NAVD88。

须知

• 高程的准确程度取决于天线高。每次换对中杆，都请检查接收器页面上的 天线高（米）。
• 手机自带 GPS 的高度远不如 RTK 接收机可靠。预计高度误差 显示每个高度可能偏差多少。
• 记录的高度不会被改动。打开或关闭开关重新导出，就能从同一批记录得到另一种高程。
